国标高压盲板结构及工作原理同作用及分类其一、高压盲板结构及工作原理
在石油化工设备中，快开高压盲板的典型结构有牙嵌型、卡带型、卡箍型以及插扣型等等。高压盲板是为了能够实现开闭迅速、密封较好以及安 全可靠而广泛应用于压力容器或压力管道圆形开口上的一类机械装置。本文以卡带型快开高压盲板为例计算应力强度因子。
1高压盲板结构
合金钢高压盲板的结构及结构尺寸，裂纹分布在应力圆顶点，且在圆弧与筒体的交叉处。
2工作原理
高压盲板处于被锁住的状态时，卡带一端卡在筒体的半圆槽上，另一端卡在高压盲板盖上。卡带由卡带门和卡带圈组成，当打开卡带门，并将卡带圈的直径减小时，卡带从筒体的半圆中滑出，实现高压盲板的快速开启。
其二、高压大型盲板法兰的作用及分类

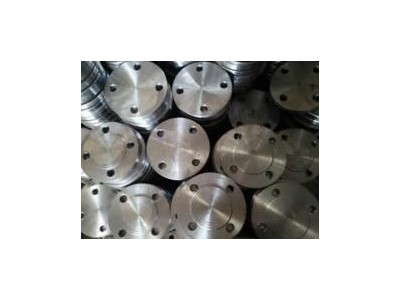

高压大型盲板（blinddisk）的正规名称叫法兰盖（Flangecover），有的也叫做盲法兰或者管堵。它是中间不带孔的法兰，用于封堵管道口。所起到的功能和封头及管帽是一样的，只不过高压快开盲板密封是一种可拆卸的密封装置，而封头的密封是不准备再打开的。密封面的形式种类较多，有平面、凸面、凹凸面、榫槽面和环连接面。材质有碳钢、不锈钢、合金钢、铜、铝、PVC及PPR等。
高压大型盲板主要是用于将生产介质完全隔离，防止由于切断阀关闭不严，影响生产，甚至造成事故。高压大型盲板应设置在要求隔离的部位，如设备接管口处、切断阀前后或两个法兰之间，常推荐使用高压大型盲板；为打压、吹扫等一次性使用的部位亦可使用插板（圆形高压大型盲板）。
沧州奋起高压管件有限公司（http://www.fenqigj.com）主营各种厚壁高压管帽、高压异径管、锻制高压三通产品广泛用于宝钢、鞍钢、鞍钢股份(含鲅鱼圈、凌钢)、本钢等冶金、化工、电力、制氧、炼钢、轧钢等企业。产品同时出口到东南亚、中东、欧洲、美洲、澳大利亚和南非等国家。产品及服务享有很高的信誉。
