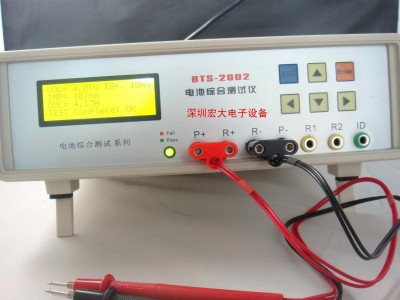

点击图片查看原图
仪器特性指标
仪器适用环境：
1）温度： 0-40℃
2) 使用高度： 海拔2Km内使用
3）相对湿度： 40-80%湿度
测量范围：
1）电池电压测量范围：0-lOV(BTS-2002)或0-20V(BTS-2004)分辨率l0mV
2）电流测量范围：0-15A 分辨率lOmA
3）内阻测量范围：0-999mΩ 分辨率1mΩ
4）识别电阻测量范围：0.1-999.9KΩ 分辨率O.1KΩ
5）容量测量范围：0-10000mAH 分辨率1mAH
测试速度：
1) 静态测试（测试所有功能）：1.l-2秒
2）容量测试（1C电流充放电）：3-4小时
测量精度：
1) 电压测量精度：10V士0.5%（校准后）
2）电流测量精度：2A士2% 10A15%
3）内阻测量精度：150m Q 12%
4）识别电阻测量精度：l OK S2士1%
5）电池容量测量精度：l0AH士2%a
内部数控电压源指标：
1）输出电压：lOV（BTS-2002）
2) 输出电流：2A
3) 纹波电压：<20mV
4）负载调整率：<10%
5）响应时间：1S
内部数控电子负载指标：
1）电压：20V
2) 电流：2A（连续）10A（10秒）
3）功率：40W（连续）80W（10秒）
电源电压：220V士10% 50Hz
测试完成提示信息说明： ⑴ TEST Complete: OK 表示测试完成，各项参数满足要求
⑵ TEST Fail: VOL LOW 表示测试出错，电压偏低
⑶ TEST Fail: VOL HIGH 表示测试出错，电压偏高
⑷ TEST Fail: IMP LOW 表示测试出错，内阻偏低
⑸ TEST Fail: IMP HIGH 表示测试出错，内阻偏高
⑹ TEST Fail: CHARGE ERR 表示测试出错，充电功能故障
⑺ TEST Fail: DISCHR ERR 表示测试出错，放电功能故障
⑻ TEST Fail: OVC LOW 表示测试出错，过流保护电流偏低
⑼ TEST Fail: OVC HIGH 表示测试出错，过流保护电流偏高
⑽ TEST Fail: R1 LOW 表示测试出错，识别电阻1阻值偏低
⑾ TEST Fail: R1 HIGH 表示测试出错，识别电阻I阻值偏高
⑿ TEST Fail: R2 LOW 表示测试出错，识别电阻2阻值偏低
⒀ TEST Fail: R2 HIGH 表示测试出错，识别电阻2阻值偏高
⒁ TEST Fail: ID ERROR 表示测试出错，通讯码片测试不通过。
⒂ TEST Fail: SHORT ERR 表示测试出错，短路保护功能不正常
