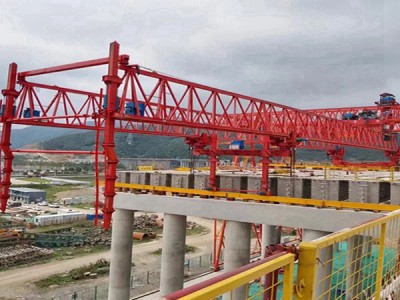

点击图片查看原图
高墩桥梁对架梁精度要求极高，轴线偏差需控制在±10mm以内，高程误差不超过±5mm。广州公路架桥机厂家 13323808457需从基础施工、设备调试、过程监测三环节实施精度控制。
一、影响精度的关键因素
1. 轨道安装误差：轨道直线度偏差超过3‰将导致架桥机走行偏移。
2. 液压系统同步性：多油缸顶升不同步可能引发主梁扭曲变形。
3. 温度变形效应：钢制主梁在日照下会产生0.5-1.2mm/℃的线性膨胀。
二、精度控制技术方法
1. 轨道精密施工
- 采用全站仪进行轨道放样，每2m设置控制点，横向水平度用电子水平仪检测，误差≤1‰。
- 轨道接头处采用45°斜接焊，焊缝经超声波探伤检测合格。
2. 设备精准调试
- 架桥机空载试运行时，用激光测距仪检测主梁挠度，24m跨中挠度值超过35mm需调整结构刚度。
- 液压系统同步误差控制在±2%以内，通过压力传感器实时反馈调节。
3. 动态监测体系
- 架梁过程中，采用双频GPS定位系统监测梁体空间位置，数据刷新频率≥10Hz。
- 设置温差补偿系统，根据温度传感器数据自动修正钢梁伸缩量。
三、精度保障管理措施
1. 分级验收制度
- 实行"三检制"：班组自检→技术复检→监理终检，关键工序留存影像资料。
- 每片梁安装后测量13个控制点，形成《精度控制台账》。
2. 误差修正机制
- 横向偏差超过8mm时，启动横移油缸微调系统，单次调整量不超过3mm。
- 高程误差采用千斤顶顶升梁体，配合厚度0.5mm不锈钢垫片分级调整。
广州公路架桥机厂家通过上述措施，可在150m高墩条件下实现箱梁安装轴线偏差≤8mm、相邻梁体接缝高差≤3mm的精度标准，满足特大桥施工质量控制要求。
