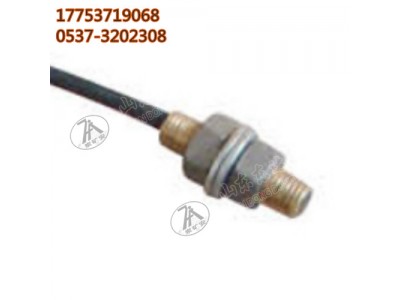

GUC15矿用本安型位置传感器 物体状态位置感应器

GUC15矿用本安型位置传感器是根据煤矿井下各项自动化的要求而设计的，用来确定物体状态或位置的传感器。它是通过干簧管与磁铁感应发生作用，将物体的状态或位置转换成电信号，送到关联设备的检测电路中，通过与关联设备实现电控装置的自动化。

外形尺寸： 100mm×72mm×36mm

重量：0.2kg

动作距离范围（mm）：0～15。

输出接点形式：一对常开接点。

接触电阻（Ω）：≤0.2。

接点容量：DC12V/1A

结构特征

1.矿用本安型位置传感器由两部分组成：干簧管密封在防护等级为IP54的壳体内；磁铁固定在金属安装支架上。

2.电缆引入采用防水压紧螺母联接。

3.物体的状态或方位信号以电触点形式传送到关联设备的检测电路中。

工作原理

矿用本安型位置传感器是通过干簧管与磁铁感应发生作用，将物体的开、闭状态及方位转变换成电信号，送到关联设备的检测电路中，通过与关联设备一起实现电控装置的自动化。
